Абиссинский колодец своими руками

11 февраля 2016 - Stroy

Абиссинский колодец является довольно простым устройством, которое принесет пользу каждому дачнику.


Многие сталкиваются с проблемой водоснабжения, которое требует больших затрат, бумажной волокиты и прочего.

В данном случае такой колодец – станет отличным решением сразу всех ваших проблем.

Абиссинский колодец имеет еще одно название – скважина-игла, за счет своего внешнего вида. В России появился он давно, но многие забыли про его преимущества.

Еще в ХIХ веке англичане успешно использовали иглу на своих участках, но первым местом, где начали использовать абиссинский колодец, была Абиссиния (Эфиопия). Отсюда и пошло такое название.


Преимущества абиссинского колодца

Если у ваших соседей уже есть такой колодец, то можете быть уверенным, его легко обустроить и у себя.


Основные преимущества:


простота и дешевизна обустройства;
занимаем небольшую площадь;
не вносит изменения в ландшафтный дизайн участка;
требует минимум техники;
установка насоса может осуществляться на участке или в помещении;
риск заиливания приближен к минимальному;
абиссинский колодец остается чистым длительное время;
вода схожа с родниковой и не требует забора анализов или очищения;
постоянная подача воды;
простой демонтаж;
длительный срок эксплуатации.

За счет того, чтобы скважина-игла не глубокая, в сравнении с обычным колодцем своими руками, поэтому риск попадания в него железа значительно низок. Соответственно он не требует дополнительной фильтрации.

Цена вопроса тоже не станет большой. Если вы решите бурить абиссинский колодец своими руками, то вам придется вложить на все около 10 000 рублей. Это довольно смешная сумма.

Хорошо иметь скважину-иглу и тем, что она не требует буровой вышки или треноги, привода для бура и прочих элементов, которые влияют на общую стоимость.

Самым важным моментом и преимуществом считается и тот факт, что для бурения абиссинского колодца не нужно обивать пороги за разрешениями и лицензиями.

Закон Российской Федерации гласит о том, что гражданин имеет право прокладывать скважину глубиной до 5 метров до 1-го водоносного пласта. Речь не идет об артезианских скважинах.

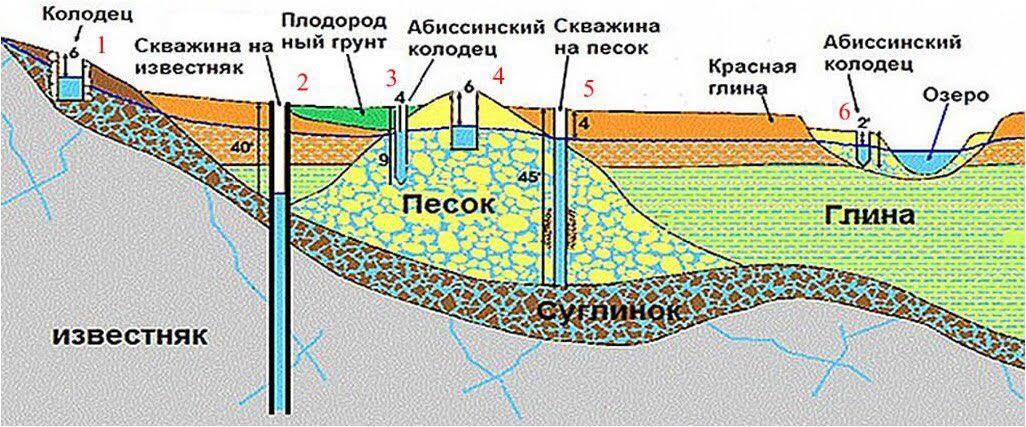

Где бурить абиссинский колодец своими руками

Абиссинский колодец своими руками

Выбор места играет важную роль в бурении, потому как можно потратить все усилия в пустую.

Верхний слой, который является водоносным, должен располагаться на глубине максимум 8 метров.

Если глубина пролегания вод ниже, то придется приложить максимум усилий и дополнительную технику, что довольно дорого и проблематично.

Водоносный слой для скважины-иглы должен состоять из среднезернистого песка или же щебня и песка.

Особенность этой почвы в том, что вода через них протекает свободно, что не доставляет трудностей при откачке.

При выборе места для абиссинского колодца следует ориентироваться на колодцы, ключи или родники.

Если вы уверенны, что какой-либо источник расположен в округе, то очевидно соорудить водопровод из колодца получится и у вас.

Обратите внимание на тот факт, что наличие реки еще не о чем не говорит, поскольку она может являться транзитной.

Также можно ориентироваться на влаголюбивые растения, такие как крапива, лопухи, мать-и-мачеха, хмель.

Искать их следует в засушливое лето, тогда этот показатель будет точным.


Где нельзя бурить абиссинский колодец:


на склонах, обрывах или холмах (существует вероятность оползней);
ближе чем 15 метров от сарая или другого сооружения;
ближе чем 30 метров от выгребной ямы;
до 1 км от кладбища и других захоронений;
до 3 км от заводов, отстойников и химического производства.
Чтобы грунт не дал усадку, также не следует копать абиссинский колодец иглу в близи 15 метров от жилых домов.

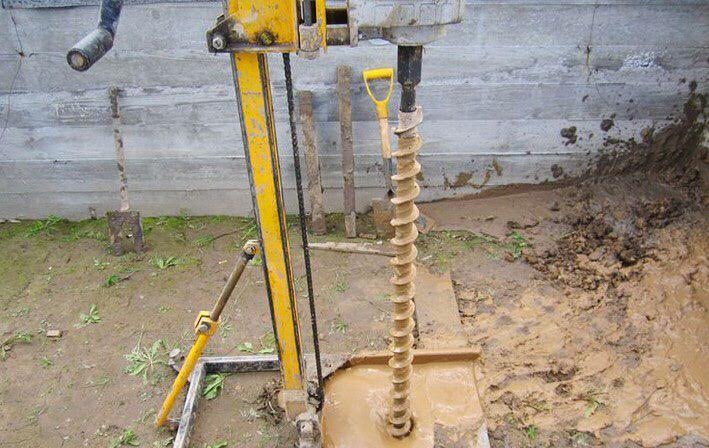

Как правильно бурить абиссинский колодец своими руками



Абиссинский колодец своими руками

Абиссинский колодец своими руками

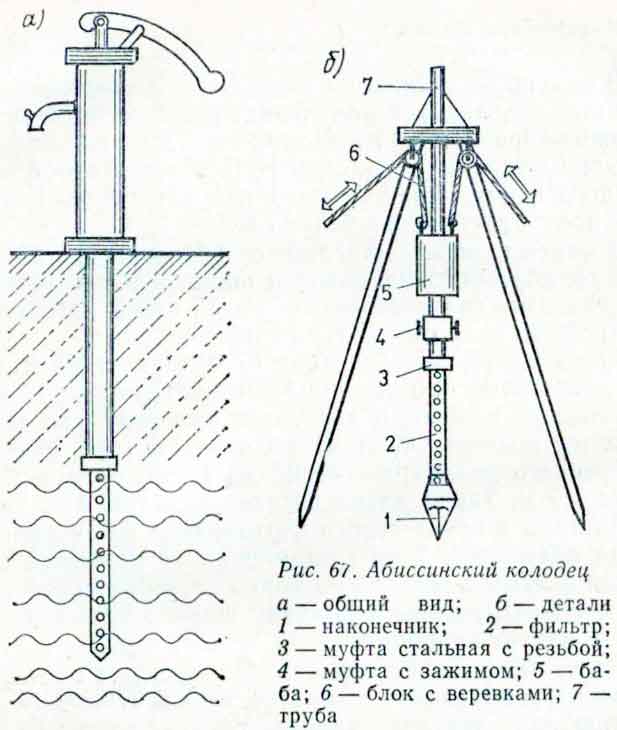

Чтобы понять, как выкопать скважину-иглу необходимо разобраться в его устройствах, чтобы понимать, о чем вообще идет речь.

Абиссинский колодец своими руками

Абиссинский колодец своими руками

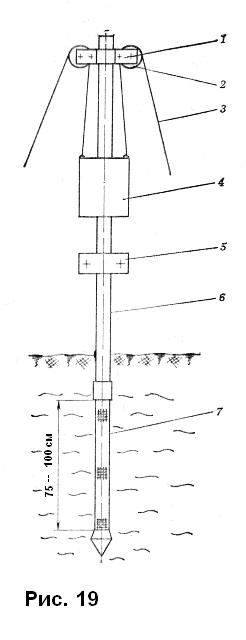

буровой снаряд Нортона;
колонна бурения;
нижний хомут;
бетонная баба;
канат;
шкив;
верхний хомут.
абиссинский колодец своими руками

Для бурения абиссинского колодца вам следует запастись следующими инструментами и материалами:

газовыми ключами;
дрелью;
болгаркой;
молотком и кувалдой;
сваркой;
блины от штанги весом от 20 до 40 кг;
садовый бур диаметром в 15 см;
нержавеющая сетка;
гайки и болты;
труба длиной от 3 до 10 метров и труба меньшим диаметром 1 метр;
автомобильные хомуты 32 р;
1 дюймовая труба для бурения абиссинского колодца своим руками нарезанная на куски по 1 метру;
3 чугунные муфты;
3 стальные муфты;
проволока;
насос, обратный клапан.

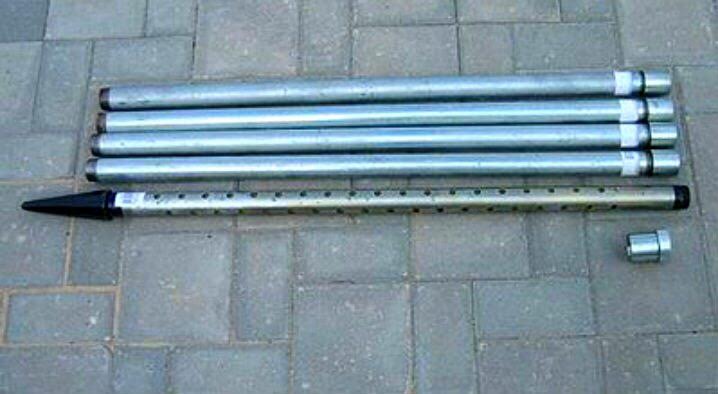

Фильтр для абиссинского колодца


Чтобы сделать фильтр самостоятельно, следует взять трубу длиной 100 метров и приварить к ней конусный наконечник, который и станет иглой для скважины.

Если такого приспособления соорудить вы не можете, то просто с помощью кувалды сплющите трубу на конце.

Абиссинский колодец своими руками


Похожие статьи:

Пруды и водоемы на участкеПруд на даче своими руками

Декоративный садДорожки в саду

Люблю цветыОпоры для вьющихся растений, прочно и своими руками

Декоративный садМузыка ветра из металлических трубок своими руками

Декоративный садОсенняя музыка ветра своими руками

Рейтинг: +2 Голосов: 2 3118 просмотров
Комментарии (1)
0 # 11 февраля 2016 в 13:16 0
Своими руками можно изготовить не только инструменты, но и сам колодец.

Но для этого вам придется предпринять следующее:

1. выбрать место для колодца. Критерии выбора изложены выше по тексту.

2. выбрать на этом месте один кубометр грунта, вкопав в землю бетонное кольцо диаметром один метр. Этот элемент можно будет использовать в качестве основы для кессона.

3. пройти глубину 1,5-2 метра обычным садовым буром или 3 метра буром со сменными штангами. В итоге, вы сможете углубиться на 3-4 метра и достичь относительно мягких горизонтов, состоящих из песка. Причем плотную глиняную «линзу» пройдет именно бур.

4. подготовьте первую трубу с фильтром-иглой, длина которой должна быть не менее 3-4 метров. Этот мерный отрезок нужно погрузить в скважину установить вертикально, контролируя положение уровнем.

5. постройте над трубой самодельный копр и подберите боек – чугунную или стальную «чушку» (слиток), весом не менее 30 килограмм. После этого наденьте на торец трубы оголовок и начинайте забивное погружение.

6. зафиксируйте на свободном торце заглубленной трубы следующий мерный отрезок (длиной 1-1,5 метра) и продолжайте забивать трубу в грунт. И так до тех пор, пока в трубу не хлынет вода.

7. откачайте верховодку особой помпой, которой не страшны песчано-глиняные взвеси (а первая вода будет сильно мутной), промойте фильтр (введя в полость трубы шланг и откачав воду).

8. подсоедините к торцу обсадной трубы особый насос для абиссинского колодца, который будет выкачивать воду прямо из скважины, используя обсадную трубы, как вакуумный трубопровод. То есть, такой насос должен создавать в нижней (обсадной) трубе разрежение, провоцирующее воду на подъем до рабочей камеры, а на выходе из рабочей камеры вода льется под напором, гарантирующим транспортировку жидкости к удаленному потребителю.

9. смонтируйте водовод от насоса в дом, заложив его в траншею, которую роют на глубину промерзания грунта. Именно в этом трубопроводе насос сгенерирует напорное давление.

10. забетонируйте площадку вокруг метрового кольца-кессона, подберите к нему крышку и люк. Эта конструкция защитит от морозов и подтопления грунтовыми водами и насос, и саму скважину. Поэтому крышка должна быть плотной, а люк – герметичным.

После того, как вы проделаете все вышеописанные манипуляции, на вашем участке появится надежный источник питьевой или технической воды, доставшийся вам «малой кровью».
