Делаем септик из еврокубов

9 февраля 2016 -

Для сооружения септика строить объемные бетонные емкости вовсе не обязательно. Локальное очистное сооружение с небольшой производительностью можно сделать своими руками из еврокубов или капроновых емкостей. В этой статье речь пойдет о конструкции и этапах монтажа такого септика.

Самодельные септики наследуют принцип работы готовых решений, таких как «ТОПАС» или «ТАНК», однако конструктивно они сильно отличаются. Разделить емкость на камеры почти невозможно: полиэтилен плохо поддается склеиванию в кустарных условиях, а узкая горловина затрудняет ведение работ. Поэтому используют несколько рядом стоящих емкостей, соединенных между собой.

Какие емкости можно использовать

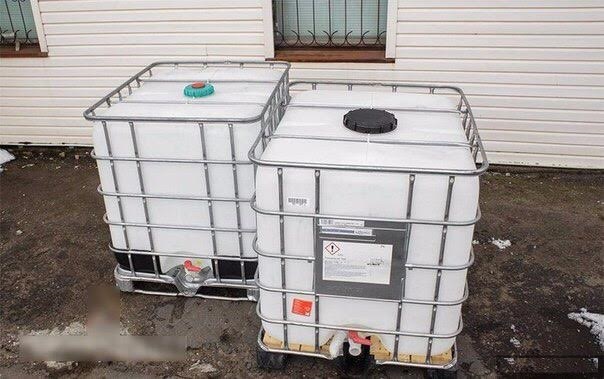

Для септика целесообразно использовать бывшие в употреблении емкости без повреждений корпуса с формой вертикального цилиндра или параллелепипеда. Толщина стенок емкости должна быть не менее 3,5 мм, а еврокуба — не менее 2 мм.

Еврокубы ввиду малой вместимости (1000–1050 литров) применяют в септиках с суточной производительностью до 1 м3 в сутки, в остальных случаях используют капроновые емкости. Их объем рассчитать не трудно — общая вместимость септика выбирается равной трехкратной величине суточного водоотведения. А при количестве сбросов свыше 5 м3 в сутки общий объем камер септика должен быть в 2,5 раза выше.

Размеры аэротенка и первичного отстойника соотносятся как 1,5:1, вторая и третья камеры равны по объему. К примеру, септик объемом 6 м3 имеет следующую вместимость камер:

Первичный отстойник 1500 литров.

Аэротенк — 2250 литров.

Камера глубокой очистки — 2250 литров.

В очистных сооружениях объемом свыше 10 м3 все камеры имеют одинаковый объем.

Особенности монтажа при высоком УГВ

Самодельные септики из пластиковых емкостей разумно монтировать при невысоких сточных нагрузках — до 6–8 м3 в сутки. В отличие от очистных сооружений с бетонными емкостями они имеют ряд недостатков.

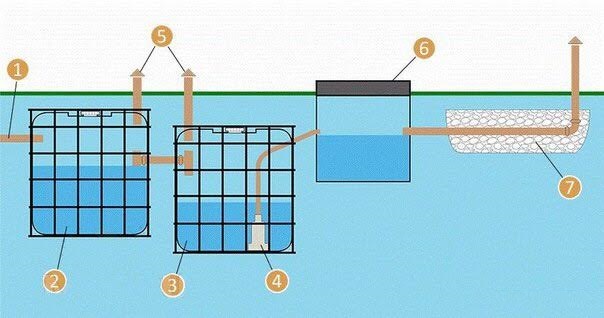

При уровне грунтовых вод (УГВ) ниже 1,5–2 метров септик монтируется по стандартной схеме. Но если грунтовые воды выше, существует реальная угроза обратного поступления жидкости и затопления. В этом случае требуется буферная емкость с более высоким уровнем, в которую очищенная вода подается посредством эрлифта или дренажного насоса.

При слишком высоком УГВ (менее 50 см) есть вероятность затопления септика через кессон или зазоры дренажного канала. Эти проблемы решаются следующими способами:

Прокладка вводной дренажной трубы выше УГВ с последующим утеплением.

Устройство герметичного канализационного канала.

Герметизация кессона, использование емкостей с удлиненными горловинами.

Монтаж септика близко к поверхности почвы и его утепление.

Последний пункт подразумевает минимальное удаление септика от стояка, но не ближе трех метров от фундамента здания.

Земляные работы и установка емкостей

Установка септика начинается после прокладки канализационного канала. Для самодельного септика, в отличие от заводских ЛОС, имеет значение высота врезки вводной трубы — оптимально в 20–25 см от верха. С учетом этого определяют глубину котлована. Емкости выставляют в нужном порядке на распланированном грунте, затем размечают контуры будущего котлована, отступая от стенок камер 25–30 сантиметров для засыпки.

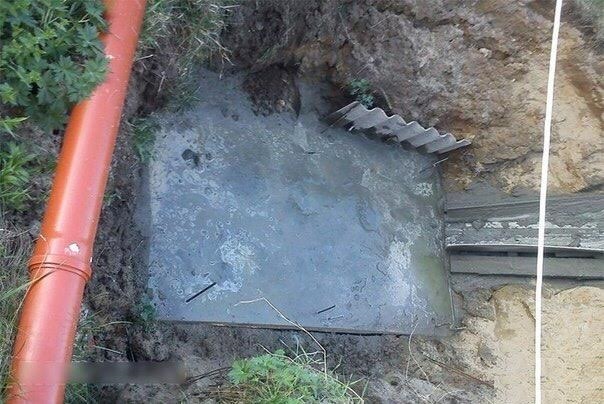

Дно котлована заливают бетоном, армируя металлической сеткой с прутьями 4 мм и ячейкой 60х60 мм. Бетон застывает за 2–3 суток, по их истечении можно устанавливать первую и третью емкости, врезать вводную и выходную трубы соответственно. Для врезки трубы удобно использовать деревянный брусок с двумя вкрученными в него насквозь саморезами, расстояние между остриями которых на 1–2 мм меньше радиуса трубы. Этим «циркулем» выцарапывают идеально круглое отверстие в месте ввода и вставляют трубу. Нужно приложить усилие, но такой способ делает примыкание стенок более плотным.

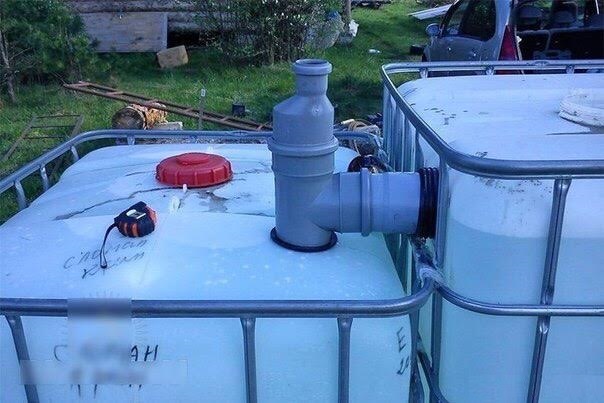

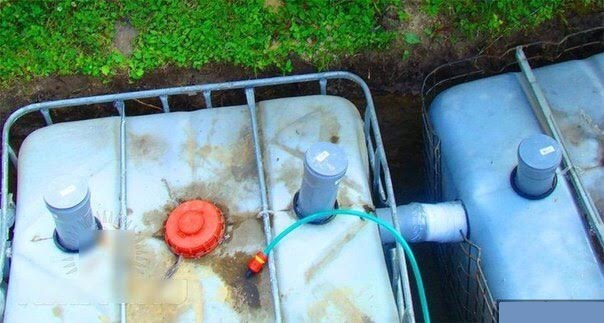

В местах ввода труб соединение обрабатывают термоклеем: сначала белым прозрачным стержнем, а затем полупрозрачным черным. На концы труб надевают тройники с прямым отводом и располагают их вертикально, нижний конец удлиняют до середины высоты камеры.

Засыпка и устройство кессона

После установки всех емкостей готовят смесь из пяти частей песка и одной части цемента, ею засыпают промежутки между стенками резервуаров и котлована. Делают это в несколько этапов. Сначала засыпают и утрамбовывают нижний слой в 1/4 высоты, заполнив септик водой на треть. В дальнейшем проводят засыпку до половины, а потом на 2/3 высоты.

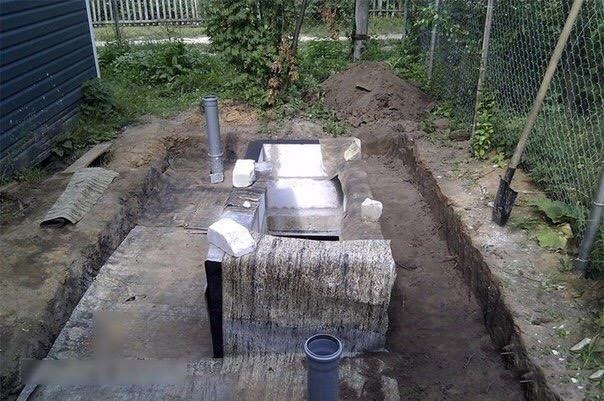

При монтаже на малой глубине разумно перед засыпкой обложить септик плитами пенополистирола. Когда засыпка покроет вводную трубу, плиты ППС режут и укладывают горизонтально, затем продолжают засыпать септик до уровня верхней стенки емкостей.

Кессон представляет собой техническую камеру, предназначенную для размещения в ней оборудования. Стенки кессона выкладывают в полкирпича, чтобы они выступали на 10–15 см над уровнем грунта, дно заливают после врезки проходных гильз в верхнюю стенку камеры. При заливке стяжки горловину септика ограждают кольцевой опалубкой, например, из пластика. Кессон может быть общим или индивидуальным для каждой камеры. В последнем случае в перегородках закладывают проходные гильзы для труб и шлангов.

Внутренняя начинка септика

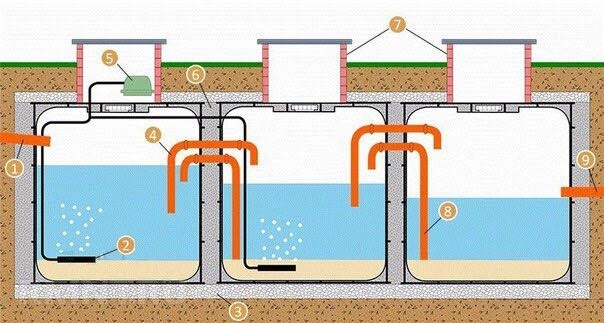

Из электрооборудования в септике используется только компрессор, такой как Pondtech А-85. Для перекачки массы применяется система эрлифтов. Эрлифт перекачки жидкости из первичного отстойника размещают на уровне вводной трубы, а в аэротенке его располагают в 10–15 см от верха камеры. Сбрасывающие отводы опускают на середину высоты емкости. Для перекачки активированного ила из аэротенка и камеры глубокой очистки в первичный отстойник используют два отдельных эрлифта с общей точкой сброса в 70–100 см от дна. Всасывающие патрубки эрлифта располагают в 10–15 см от дна, а сам насос размещают на трети высоты камеры.

В качестве каналов перекачки отлично подходят гофрированные спиральные шланги 32 мм, их можно легко проложить без резких поворотов. Соединение с эрлифтами уплотняют винтовыми хомутами или нейлоновыми стяжками.

Эрлифты можно сделать своими руками. Для этого берут отрезок ПВХ трубы 32 мм длиной 15–20 см, сверлят в нем посередине два отверстия 15 мм и вкручивают в них штуцеры под шланг 12 мм с резьбой 1/2". Соединение получается достаточно плотным, при желании его можно обработать термоклеем. На штуцеры надевают два отрезка шланга и соединяют их тройником.

От компрессора воздух подается к мембранным диффузорам, расположенным в 40 см от дна первой и 25–30 см от дна второй камеры. Для питания эрлифтов делают тройниковые отводы, воздух пропускают через регуляторы протока. Эрлифты перекачки ила дополнительно снабжают кранами или электроклапанами для автоматического управления.

Завершение монтажа и пуск

В высших точках каждой емкости, обычно в крышках, необходимо установить вытяжные каналы для отвода вентиляционных газов. После этого септик заполняют водой и опробуют его работу в «чистом» режиме: регулируют подачу воздуха к эрлифтам и проверяют скорость перекачки. Если режим работы устраивает — септик можно запускать.
