Канализационный колодец своими руками

7 июня 2016 - Mendal

Важным элементом наружной канализации являются канализационные колодцы. Канализационный колодец своими руками можно построить, не обращаясь к профессионалам, услуги которых стоят достаточно дорого.


По своему назначению различаются следующие типы колодцев:

Смотровые, служащие для контроля работы сети и прочистки возникших засоров. Сооружаются при значительной длине трубопровода. Расстояние от первого колодца до дома не должно быть больше 12 м и не менее 3 м от фундамента. Последующие колодцы устанавливаются с шагом 15 м.
Поворотные, выполняются в местах поворота трубопровода. Такие колодцы могут также выполнять функции смотровых колодцев.
Перепадные, монтируются при образовании из-за сложного рельефа местности значительного перепада между уровнями труб (более 50 см).
Узловые, строятся в местах разводки и узлов.
Накопительные и фильтрационные, которые служат для накопления и очистки стоков. Сооружаются в конце канализационного трубопровода с обязательным условием удобного подъезда ассенизаторской машины.

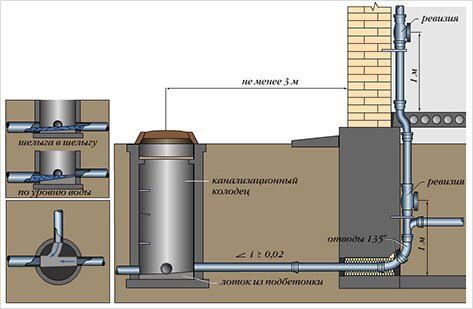

Схема устройства канализационного колодца

Материалом для сооружения всех типов колодцев могут быть:

железобетон или бетон;
кирпич или бутовый камень;
дерево;
пластик.
В основном для строительства колодцев применяются готовые железобетонные изделия заводского изготовления круглого, прямоугольного или квадратного сечения.

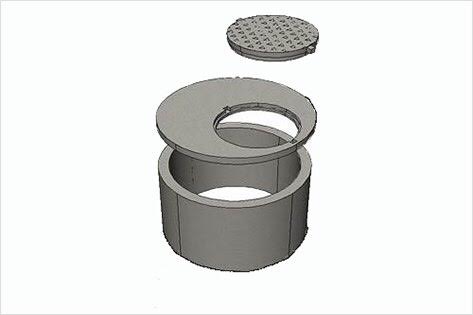

Монтаж канализационного колодца


Монтаж колодца из железобетонных колец довольно прост. Для этого потребуется два-три метровых кольца стандартной высоты в 90 см, железобетонная крышка с люком и плита днища. Копается яма глубже на 0,5 м подводящей трубы. Монолитное или сборное днище укладывается на щебёночную подготовку толщиной 100 мм. Монтируются кольца и крышка. Стыки колец заделываются цементным раствором, а снаружи производится гидроизоляция рабочей камеры битумной мастикой. В шахте пробиваются отверстия для установки скоб для спуска в колодец и ввода и вывода трубопроводов. Отверстия также заделываются цементным раствором.


Монтаж колодца из железобетонных колец


При устройстве перепадных колодцев их глубина напрямую зависит от перепада рельефа, но делать глубину колодца более трёх метров не надо, так как это значительно усложняет его прочистку. Опуск для такого колодца состоит из обязательной крестовины в верхней части (облегчает прочистку засоров), трубы и колена. Крепление опуска к стенке колодца делается хомутами. Перепад можно выполнить как снаружи, так и внутри колодца.

При сооружении накопительных и фильтрационных колодцев важно выполнение санитарных норм их расположения: не менее 5 м от дома и 50-ти м от водозабора. Обязательна полная герметичность накопительного колодца.

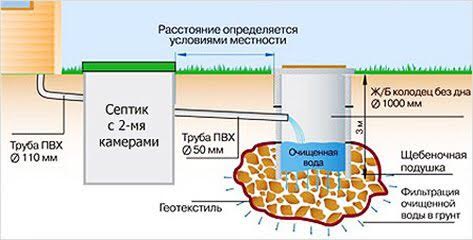

Фильтрующий колодец


Фильтрационный колодец имеет свои особенности. Днище колодца бетонируется только по периметру шахты, грунт в центральной части остаётся открытым. Для большей фильтрации в нижней части стенок делаются отверстия с шагом около 10 см. На дно колодца слоем в 1 м укладывается крупный щебень или гравий. Такую же засыпку выполняют по всему периметру колодца снаружи.

Пожалуй, самым простым является пластиковый колодец, представляющий собой готовую пластиковую заготовку. Устройство такого колодца производится аналогично железобетонному колодцу, но он имеет уже готовые отверстия под трубы и обладает малым весом.


Пластиковые колодцы


Другие материалы для колодцев применяются гораздо реже, вследствие большой трудоёмкости.

Прежде чем смонтировать канализационный колодец своими руками необходимо ознакомиться с типовыми проектами колодцев, это поможет избежать возможных ошибок при его сооружении.

Канализационный колодец своими руками


Канализационный колодец своими руками


Канализационный колодец своими руками


Канализационный колодец своими руками


Канализационный колодец своими руками
